Deskripsi

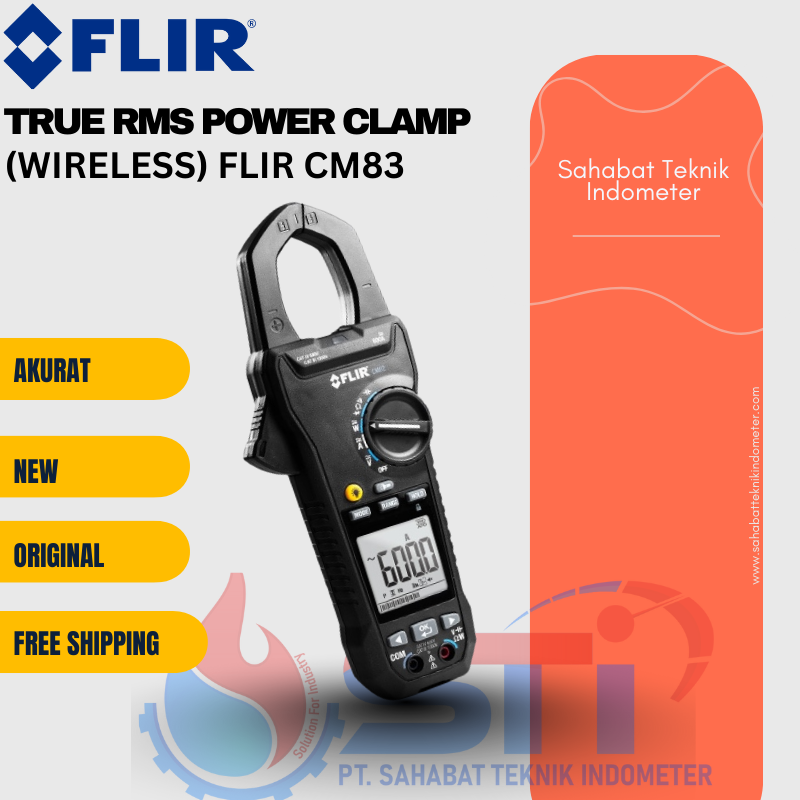

True RMS Power Clamp FLIR CM83
Fungsi True RMS Power Clamp FLIR CM83
FLIR CM83 adalah
Power Clamp Meter kelas industri yang didesain dengan fungsi analisis daya tingkat lanjut dan fitur True RMS untuk pemecahan masalah kelistrikan yang canggih.
Fungsi Utama FLIR CM83
- Analisis Kualitas Daya: Meter ini dapat mengukur faktor daya (power factor), daya aktif (active power), dan distorsi harmonisa total (THD) hingga urutan ke-25. Ini sangat penting untuk analisis kinerja sistem yang lebih mendalam dan pemecahan masalah pada sistem yang sensitif.
- Filter VFD (Variable Frequency Drive): Fitur ini memungkinkan akurasi yang unggul saat mengukur peralatan yang dikendalikan oleh VFD. Filter low-pass memastikan pembacaan yang andal bahkan saat terdapat gelombang yang terdistorsi pada beban elektronik.
- Pengukuran Arus Inrush: Mampu menangkap lonjakan arus AC yang cepat selama start-up, yang berguna untuk mendiagnosis masalah tripping atau transient pada peralatan.
- Rotasi Fasa: Dapat menganalisis sistem tiga fasa untuk mengukur konsumsi daya dan memverifikasi apakah daya seimbang.
- Konektivitas Nirkabel (Bluetooth dan METERLiNK): Dilengkapi dengan Bluetooth untuk menghubungkan meter ke smartphone atau tablet, memungkinkan pemantauan jarak jauh yang aman. Teknologi METERLiNK juga memungkinkan pembacaan listrik disematkan secara nirkabel pada gambar termal dari kamera FLIR yang kompatibel.
- Detektor Tegangan Non-Kontak: Memberikan peringatan keselamatan tambahan dengan mendeteksi tegangan AC tanpa perlu kontak langsung.
- Fungsi Standar Clamp Meter: Melakukan pengukuran arus AC/DC (hingga 600A), tegangan AC/DC (hingga 1000V), resistansi, kapasitansi, frekuensi, serta pengujian dioda dan kontinuitas.
- Fitur Tambahan: Dilengkapi dengan lampu kerja LED ganda, tampilan dengan lampu latar, fungsi data hold, min/max, dan rata-rata untuk mempermudah pekerjaan di lokasi dengan pencahayaan minim.
Singkatnya, FLIR CM83 bukan hanya alat ukur standar, tetapi juga instrumen canggih yang ideal untuk para teknisi yang membutuhkan analisis daya mendalam dan kemampuan pemecahan masalah yang kompleks.
Cara kerja True RMS Power Clamp FLIR CM83
Cara kerja True RMS Power Clamp FLIR CM83 melibatkan beberapa komponen kunci untuk memberikan pengukuran listrik yang akurat dan canggih
. Berikut adalah penjelasan tentang cara kerja fitur-fitur utamanya:
1. True RMS (Root Mean Square)
- Fungsi: Fitur ini memungkinkan CM83 mengukur nilai efektif (RMS) dari tegangan dan arus bolak-balik (AC) dengan akurat, terlepas dari bentuk gelombangnya.
- Cara Kerja: Alih-alih mengukur nilai rata-rata yang hanya akurat untuk gelombang sinus murni, True RMS mengambil sampel gelombang secara terus-menerus, mengkuadratkan setiap nilai, menghitung rata-rata dari kuadrat tersebut, lalu mengambil akar kuadratnya. Ini menghasilkan pembacaan yang benar untuk gelombang yang terdistorsi, seperti yang ditemukan pada perangkat elektronik modern dengan switching power supply atau variable frequency drive (VFD).
2. Pengukuran Arus dengan Clamp
- Fungsi: Mengukur arus listrik tanpa perlu memutus rangkaian atau menyentuh konduktor secara langsung.
- Cara Kerja: Rahang clamp CM83 bekerja berdasarkan prinsip induksi elektromagnetik. Ketika arus AC mengalir melalui sebuah kabel, ia menghasilkan medan magnet di sekitarnya. Rahang clamp yang mengelilingi kabel mendeteksi medan magnet ini. Di dalamnya terdapat sensor khusus (biasanya sensor Hall-Effect untuk arus DC dan transformator arus untuk arus AC) yang mengubah kekuatan medan magnet menjadi sinyal listrik yang kemudian diproses untuk ditampilkan sebagai nilai arus.
3. Analisis Daya
- Fungsi: Fitur ini memungkinkan CM83 menganalisis efisiensi dan kualitas daya secara mendalam.
- Cara Kerja:
- Daya Aktif (Watts): Alat ini mengukur daya aktif dengan mengalikan nilai True RMS dari tegangan dengan nilai True RMS dari arus, sambil mempertimbangkan faktor daya (sudut fasa antara tegangan dan arus).
- Faktor Daya (Power Factor): CM83 mengukur pergeseran fasa antara bentuk gelombang tegangan dan arus untuk menentukan faktor daya, yang menunjukkan seberapa efisien daya digunakan oleh beban.
- Harmonisa: Alat ini mampu mengukur distorsi harmonisa total (THD) hingga urutan ke-25, yang membantu mendiagnosis masalah kualitas daya yang disebabkan oleh beban non-linier.
4. Mode VFD (Variable Frequency Drive)
- Fungsi: Memastikan pengukuran yang akurat saat bekerja dengan peralatan yang dikendalikan oleh variable frequency drive.
- Cara Kerja: VFD menghasilkan sinyal yang sangat bising (noisy). Mode VFD pada CM83 menggunakan filter low-pass untuk menyaring sinyal frekuensi tinggi yang mengganggu dan mengukur komponen fundamental sinyal, sehingga memberikan pembacaan yang andal dan akurat.
5. Konektivitas Bluetooth dan METERLiNK
- Fungsi: Menghubungkan CM83 dengan perangkat lain untuk pemantauan dan integrasi data.
- Cara Kerja:
- Bluetooth: Memungkinkan pengguna melihat pembacaan dari jarak jauh pada perangkat seluler yang kompatibel, meningkatkan keselamatan dan kemudahan.
- METERLiNK: Mengintegrasikan data pengukuran listrik secara nirkabel ke dalam gambar termal yang diambil oleh kamera termal FLIR yang kompatibel, sehingga memberikan konteks tambahan yang kaya untuk analisis.
